les antennes relais : ces faux arbres qui cachent la forêt

Petit reportage photo sur les équipements qui émettent des ondes de façon continu et qui sont pas forcément super bon pour la santé même si pour l’instant les institutions ce bornent à déclarer que ça pause aucun problème. on peut ce demander pourquoi les opérateurs s’amusent a décorer leurs antennes comme des arbres, peut être pour éviter les peurs irrationnelles …

antennerelais20130221

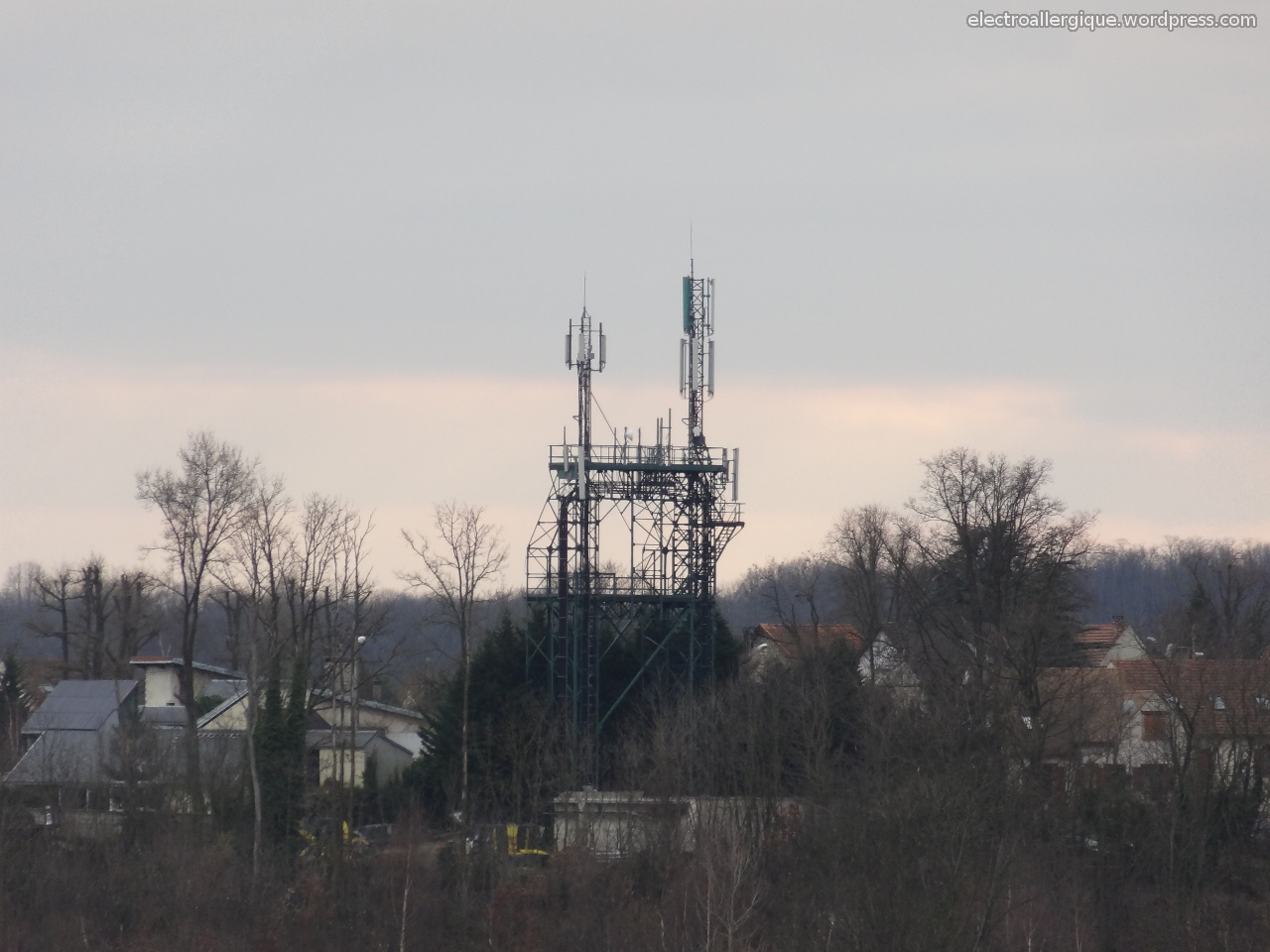

Antenne de téléphonie mobile
Fréquence : Bande de fréquence UMTS/GSM (3G/2G): 900 MHz/1 800 MHz, Bande de fréquence LTE (4G) : 800 MHz/2600MHz
Portée : 1 à 30 Km suivant les bandes de fréquence
Description :

Une antenne-relais (ou station de base) de téléphonie mobile est un émetteur-récepteur de signaux électriques de communication mobile qui convertit des signaux électriques en ondes électromagnétiques (et réciproquement).
Le terme « antenne-relais » désigne fréquemment les antennes de téléphonie mobile, car elles constituent (associées aux émetteurs) la base des réseaux cellulaires et sont très nettement le type d’antenne-relais le plus fréquent.
Les premières antennes-relais apparurent en France en 1956 avec le premier système de téléphone dans des véhicules (système rudimentaire avec opératrices). Les antennes-relais du premier réseau cellulaire français sont installées en 1985, il s’agissait du système Radiocom 2000.
Jusqu’à récemment les antennes-relais implantées étaient des BTS (réseaux GSM, EDGE) (2G). Cependant, depuis plusieurs années les opérateurs ont implanté de nouvelles antennes plus performantes : des Node B (pour les réseaux UMTS et HSDPA) (3G). Ces dernières, en plus de permettre la téléphonie mobile, offrent un meilleur débit permettant notamment la connexion à Internet sur son téléphone ou via une clé dite 3G.
En 2006, selon l’OMS, on comptait 1,4 million de stations de base à travers le monde1.
Les antennes-relais sont aussi appelées antennes cellulaires2 au Québec, ou par abus de langage antennes GSM.(wikipedia)

antennerelais320130221

antenne_relais_a6_1

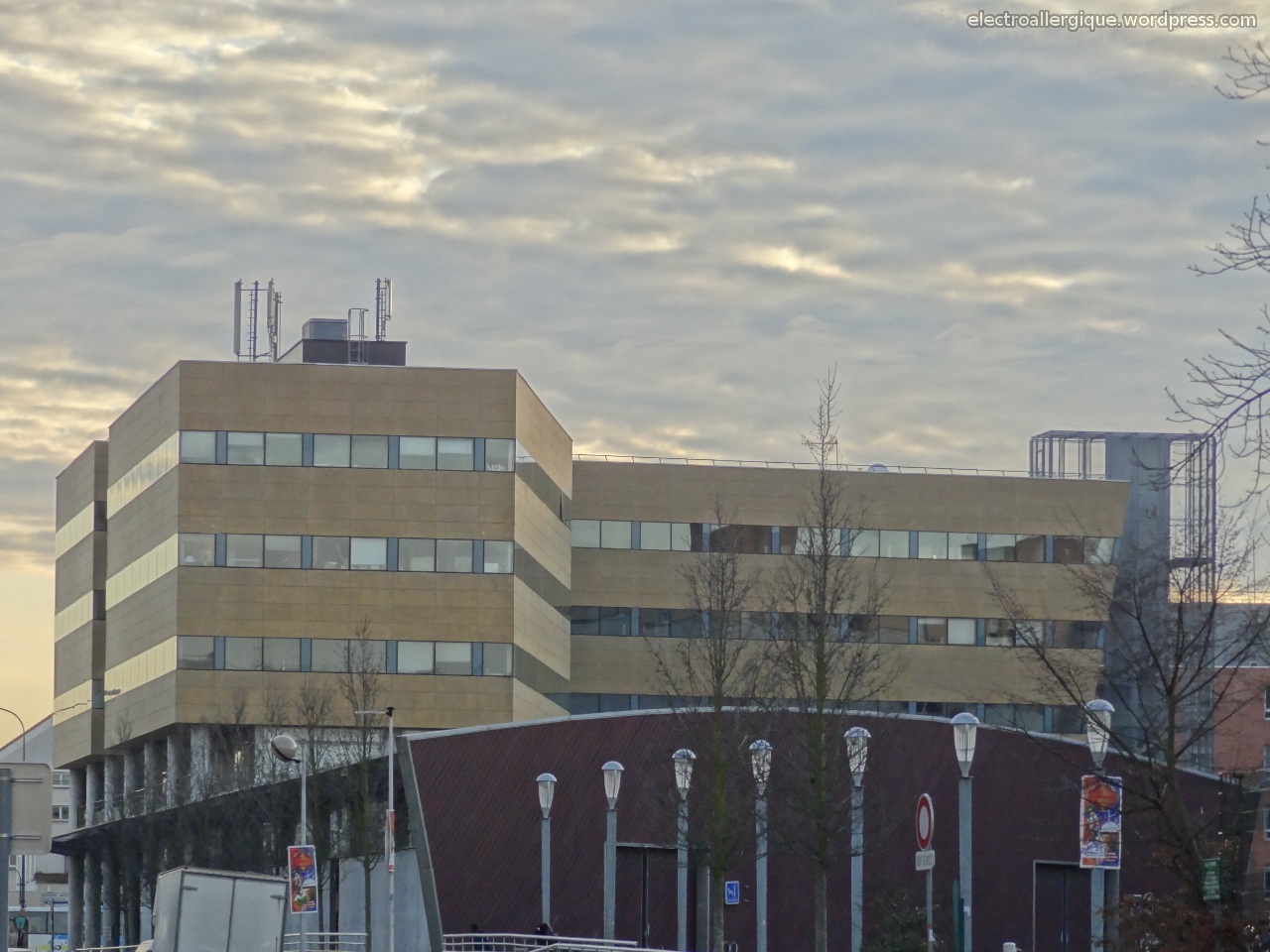

antenne_relais_marchc3a9_de_chilly_1

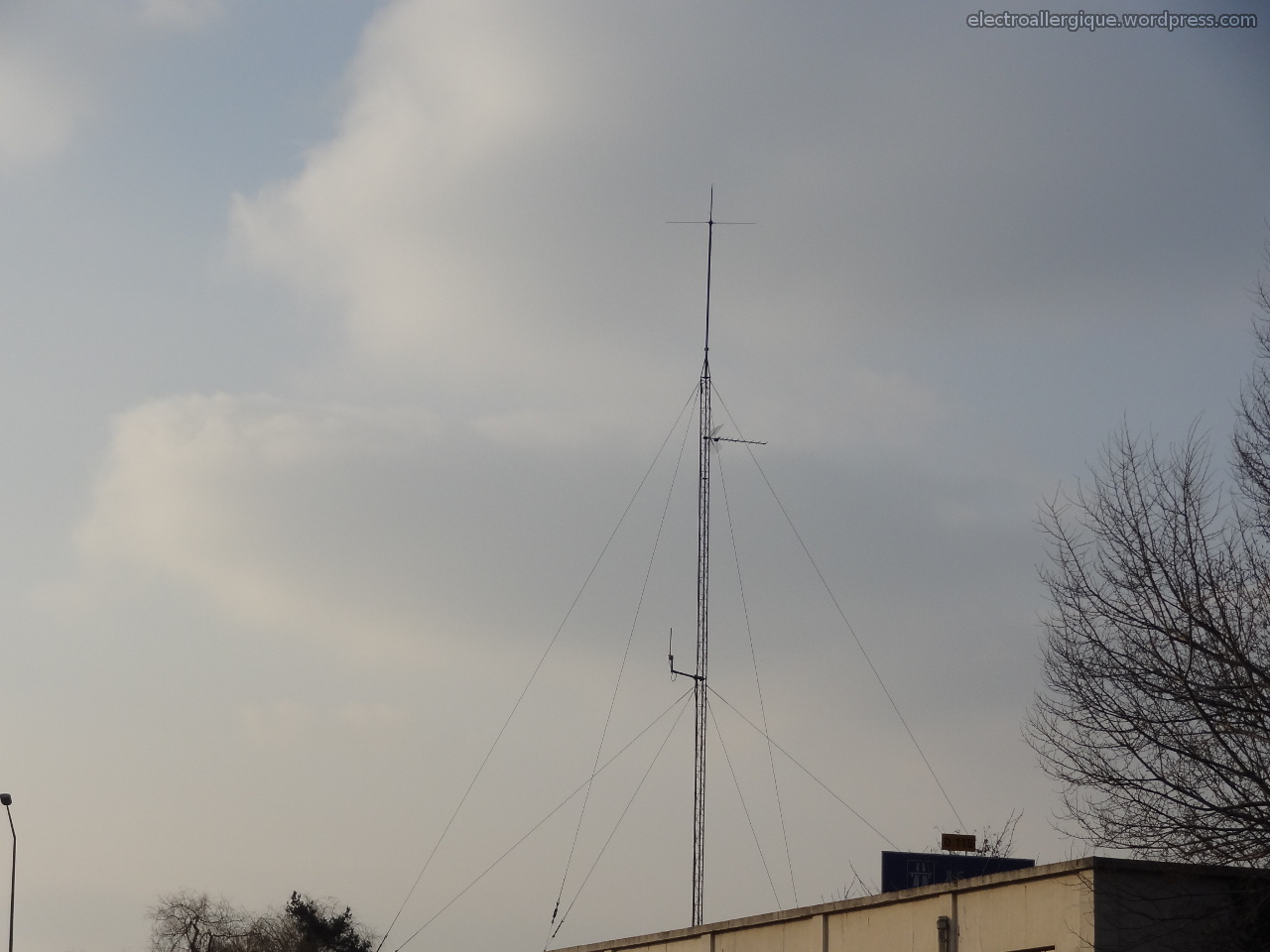

Station de radio
Fréquence : 88 à 108 MHz (bande FM) 3 mhz à 300 khz (bande AM)
Portée : de quelques kilomètres à plusieurs milliers de kilomètres selon la qualité de l’émetteur et de la longueur d’onde.
Description :

Une station de radio est une transmission à distance, par le biais d’ondes électromagnétiques, d’émissions de radio sur une fréquence donnée à caractère uniquement audio (seul du son est émis) générée par un ensemble d’appareils : l’émetteur, le pilote, l’amplificateur et, optionnellement, le codeur RDS. Chaque station de radio est captée sur une ou plusieurs fréquences bien précises de la bande de réception. Certaines stations de radio utilisent plusieurs émetteurs pour couvrir une étendue géographique plus importante.(wikipedia)

antenneradio320130221

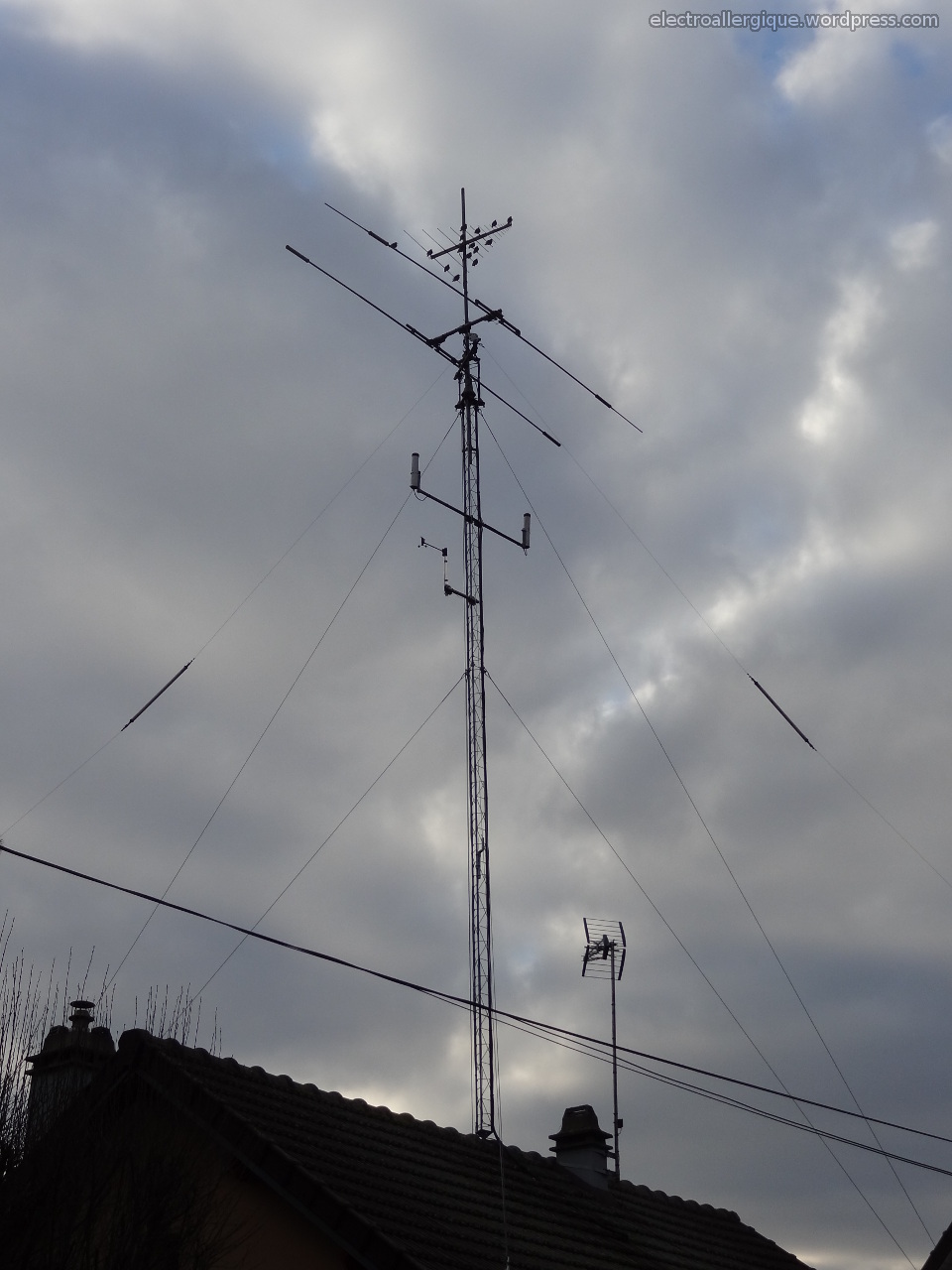

antenneradio20130221

antenneradio220130221

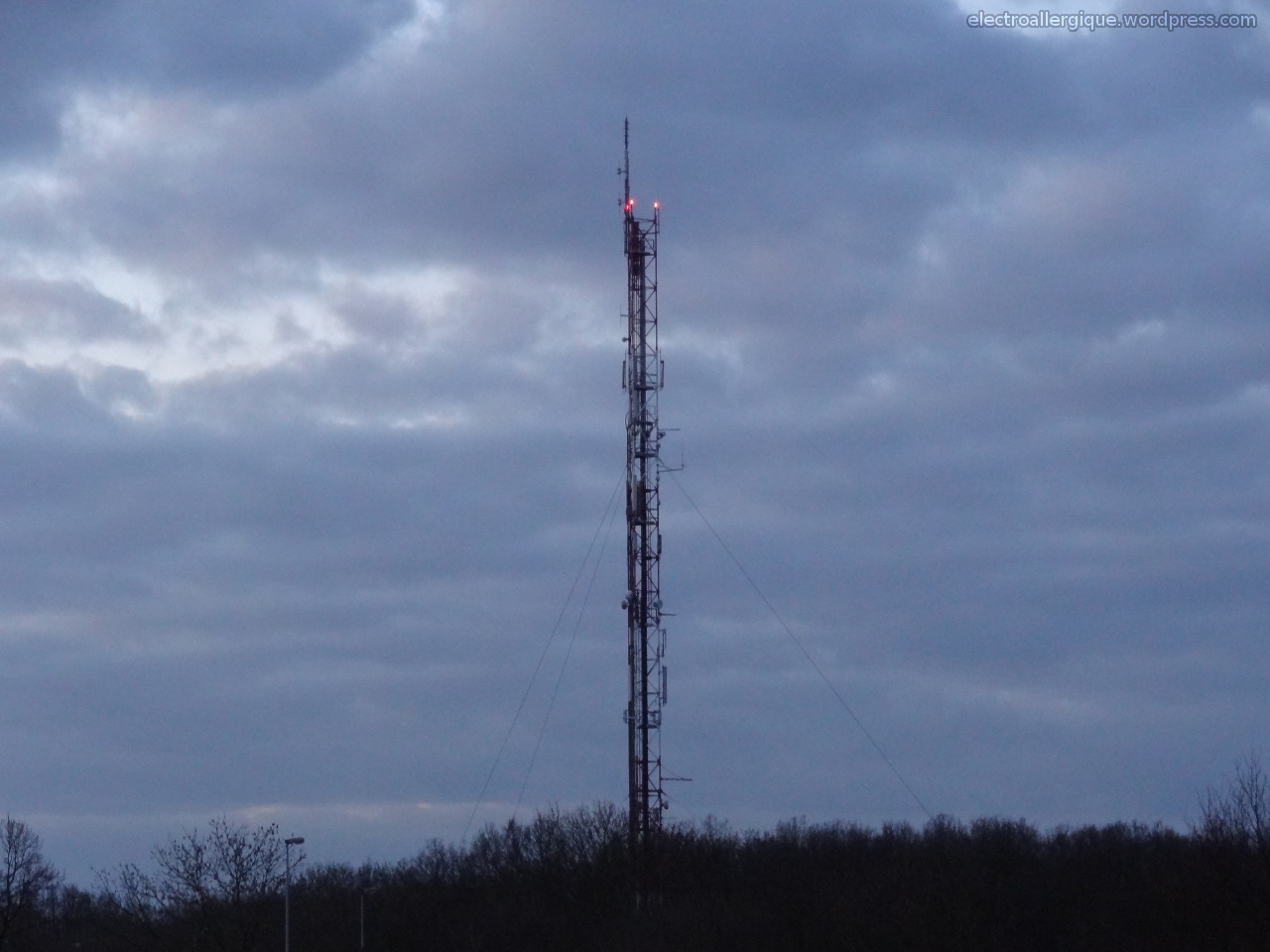

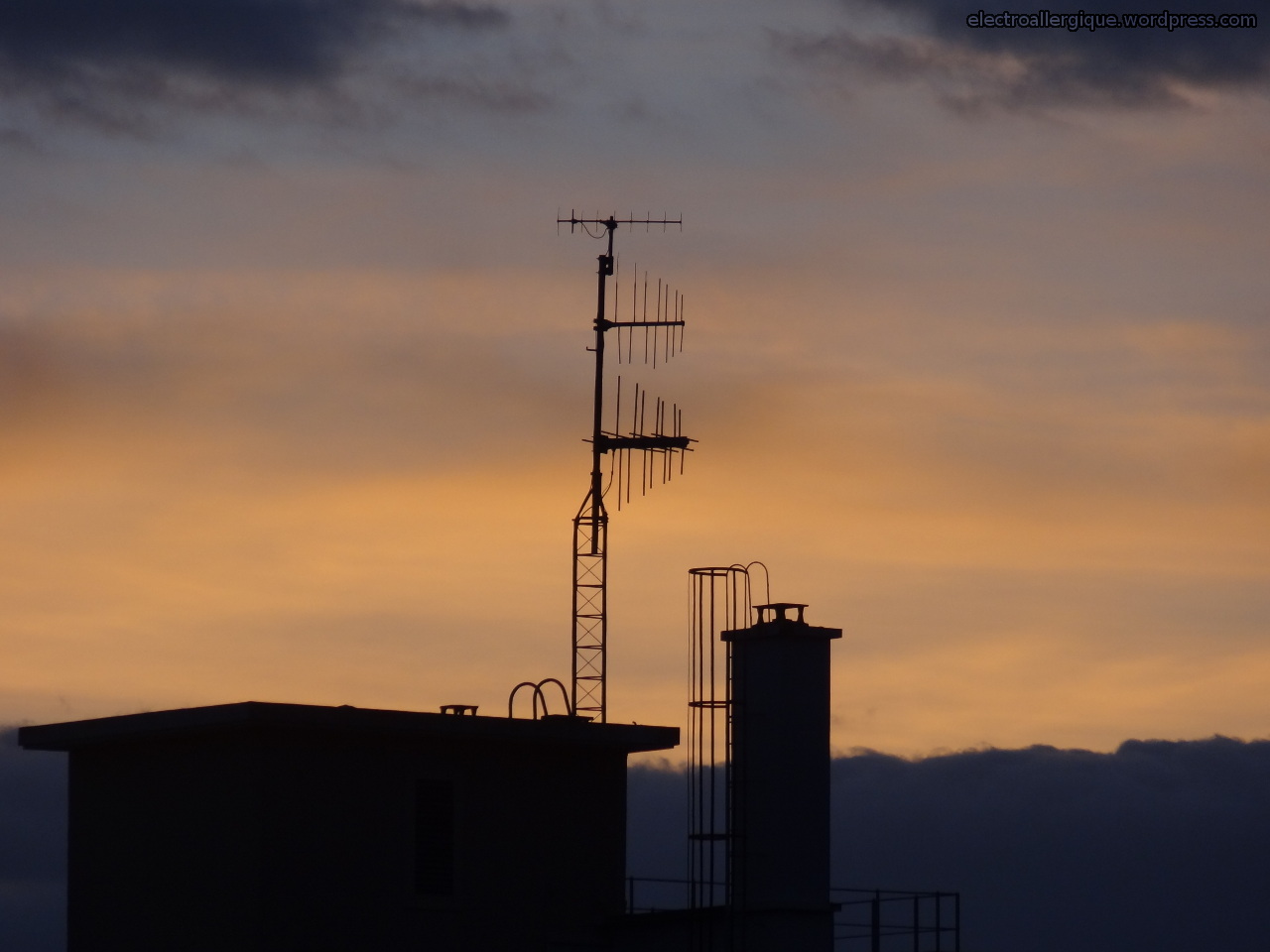

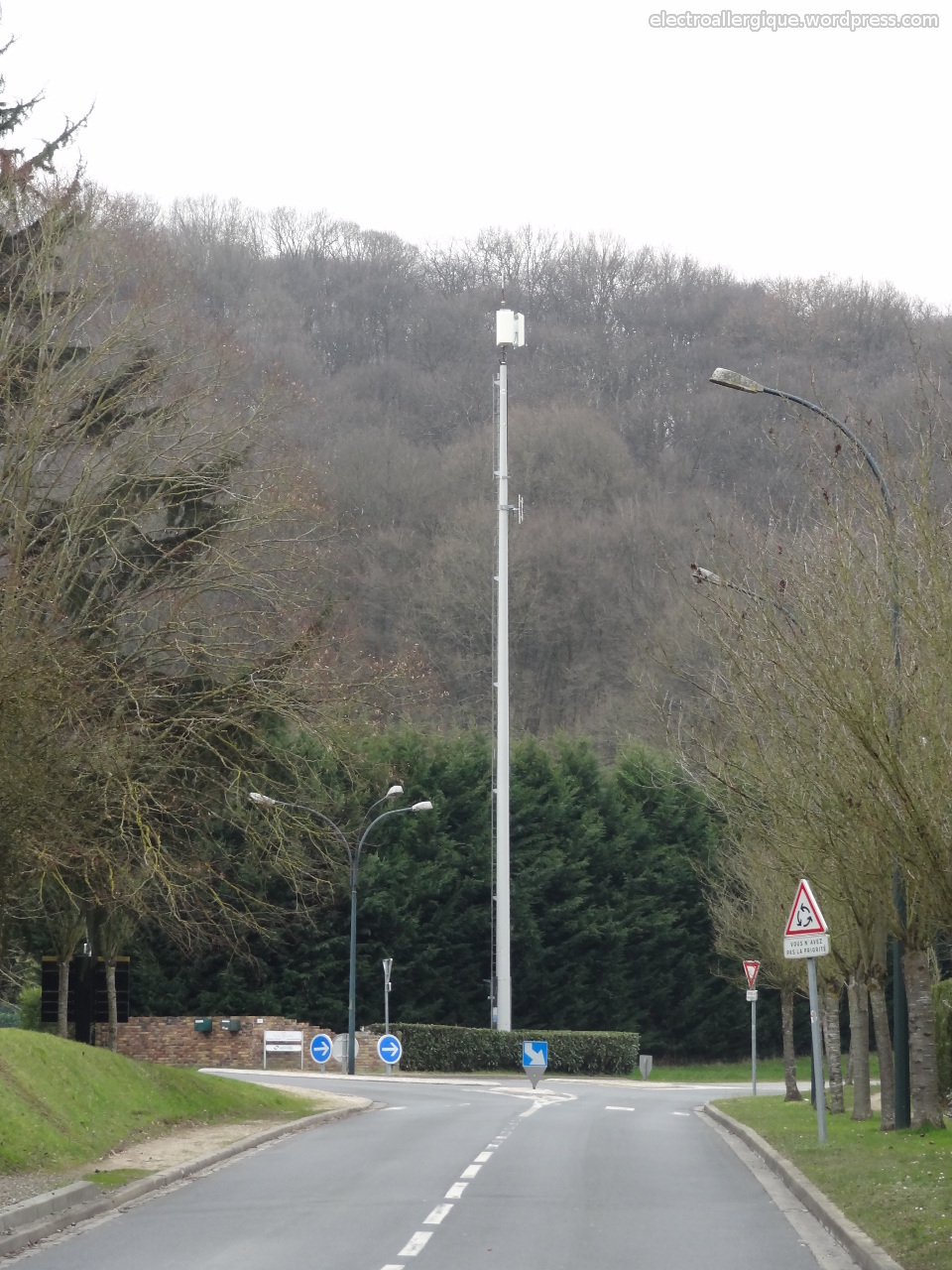

Antenne TNT
Fréquence :174 à 858 MHz
portée : entre 50 et 100 km
Description :

La télévision numérique terrestre (TNT) est une évolution technique en matière de télédiffusion, fondée sur la diffusion de signaux de télévision numérique par un réseau de réémetteurs hertziens terrestres. Par rapport à la télévision analogique terrestre à laquelle elle se substitue, la télévision numérique terrestre permet de réduire l’occupation du spectre électromagnétique grâce à l’utilisation de modulations plus efficaces, d’obtenir une meilleure qualité d’image, ainsi que de réduire les coûts d’exploitation pour la diffusion et la transmission une fois les coûts de mise à niveau amortis. La télévision numérique terrestre est à comparer à la télévision numérique reçue par câble ou par satellite -TNS-. Dans ce dernier cas, la diffusion se fait non pas, par le reseau des émetteurs terrestre, mais via un satellite (d’où l’utilisation d’antennes paraboliques au lieu de l’antenne de télévision classique dite râteau).(wikipedia)

antenneTNT20130221

atenneTNT0220130221

atenneTNT0320130221

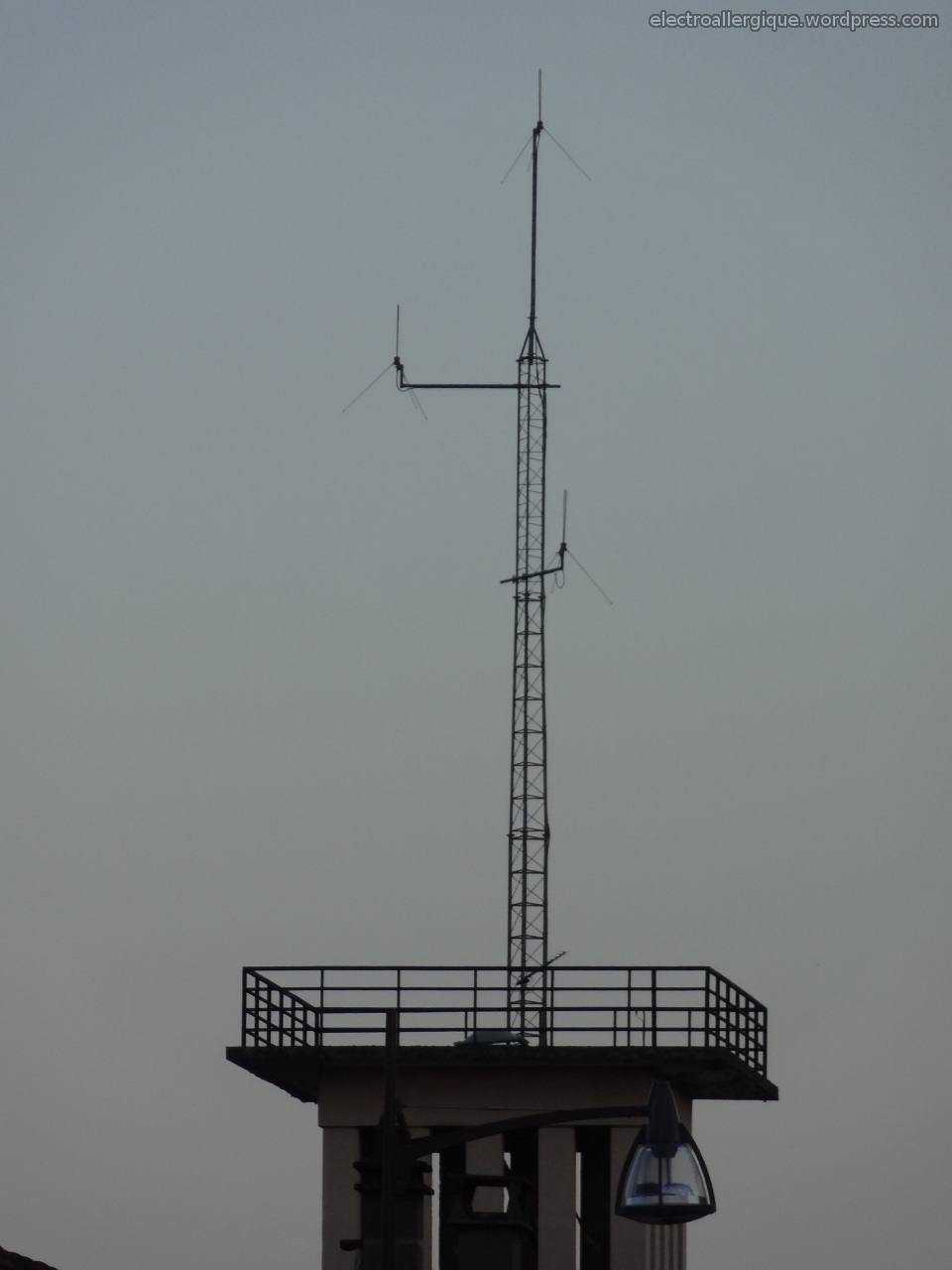

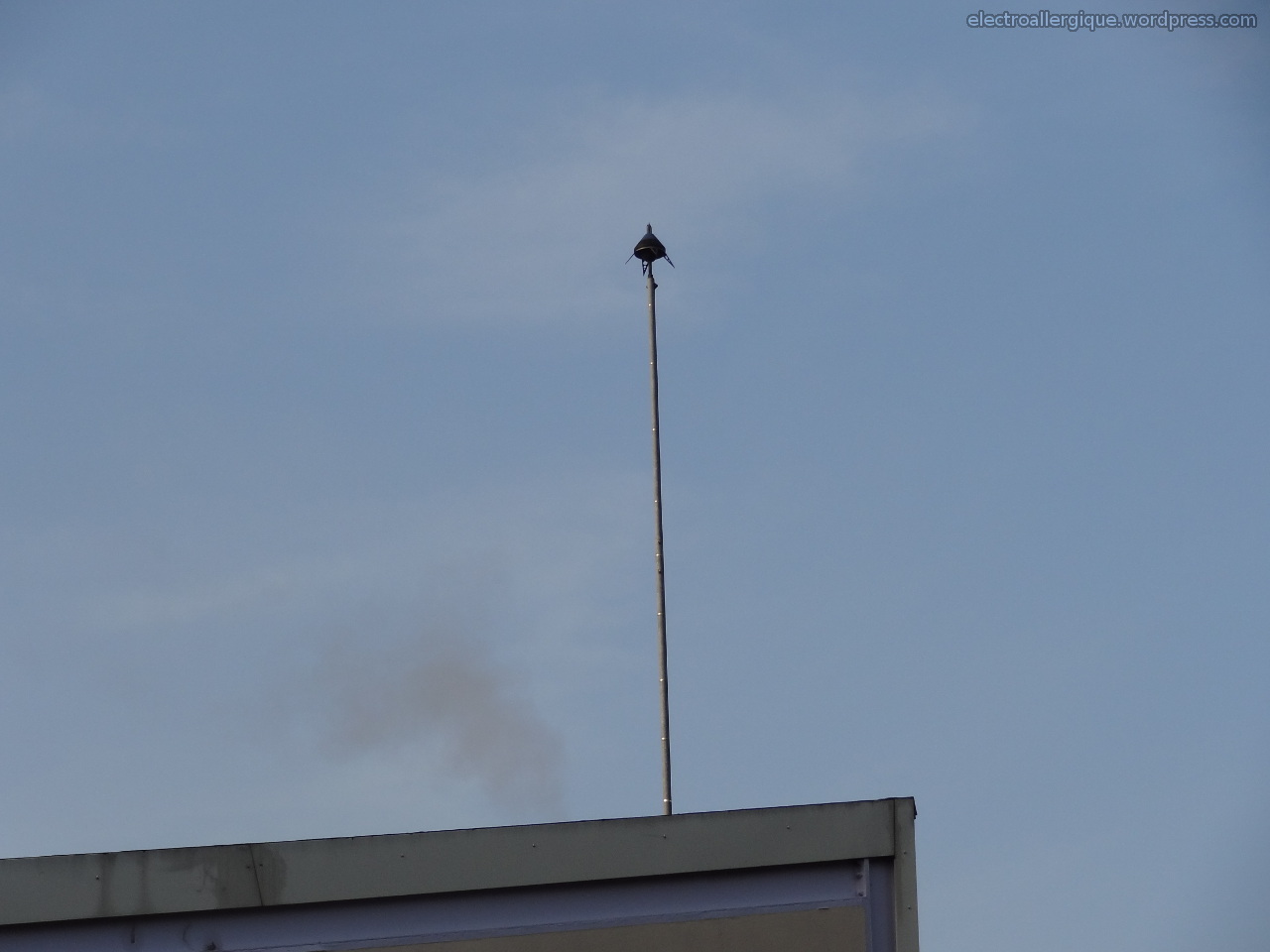

Système de communication TETRA
Fréquence : 380 Mhz à 399.9 MHz
portée : 8 à 64 Km (à verifier)
Description :

TETRA (TErrestrial Trunked RAdio) est un système de radio numérique mobile professionnel bi-directionnel (comme des Talkie-walkies évolués), spécialement conçu pour des services officiels tels que services de secours, forces de polices, ambulances et pompiers, services de transport public et pour l’armée.
L’European Telecommunications Standards Institute a élaboré cette norme pour harmoniser les moyens de télécommunications en Europe, conformément aux normes ETSI EN 300 392-1 et EN 300 392-2. La norme a permis d’homogénéiser les différentes spécifications associées à la ressource radio dans les bandes de spectre radio définies.
Un réseau de type TETRA offre un canal radio partagé ouvert en permanence, et réservé à un groupe d’utilisateurs. Chaque utilisateur peut pousser sur un bouton de son appareil pour parler, et tous les autres utilisateurs entendront sa voix. Ceci permet d’établir une communication immédiate entre un utilisateur sur le terrain et un dispatcher, ou un groupe d’utilisateurs. Les appels de groupe sont essentiels lorsque les instructions d’un officier ou d’un dispatcher doivent être entendues immédiatement par un groupe d’utilisateurs.(wikipedia)

tetrabasestation20130221

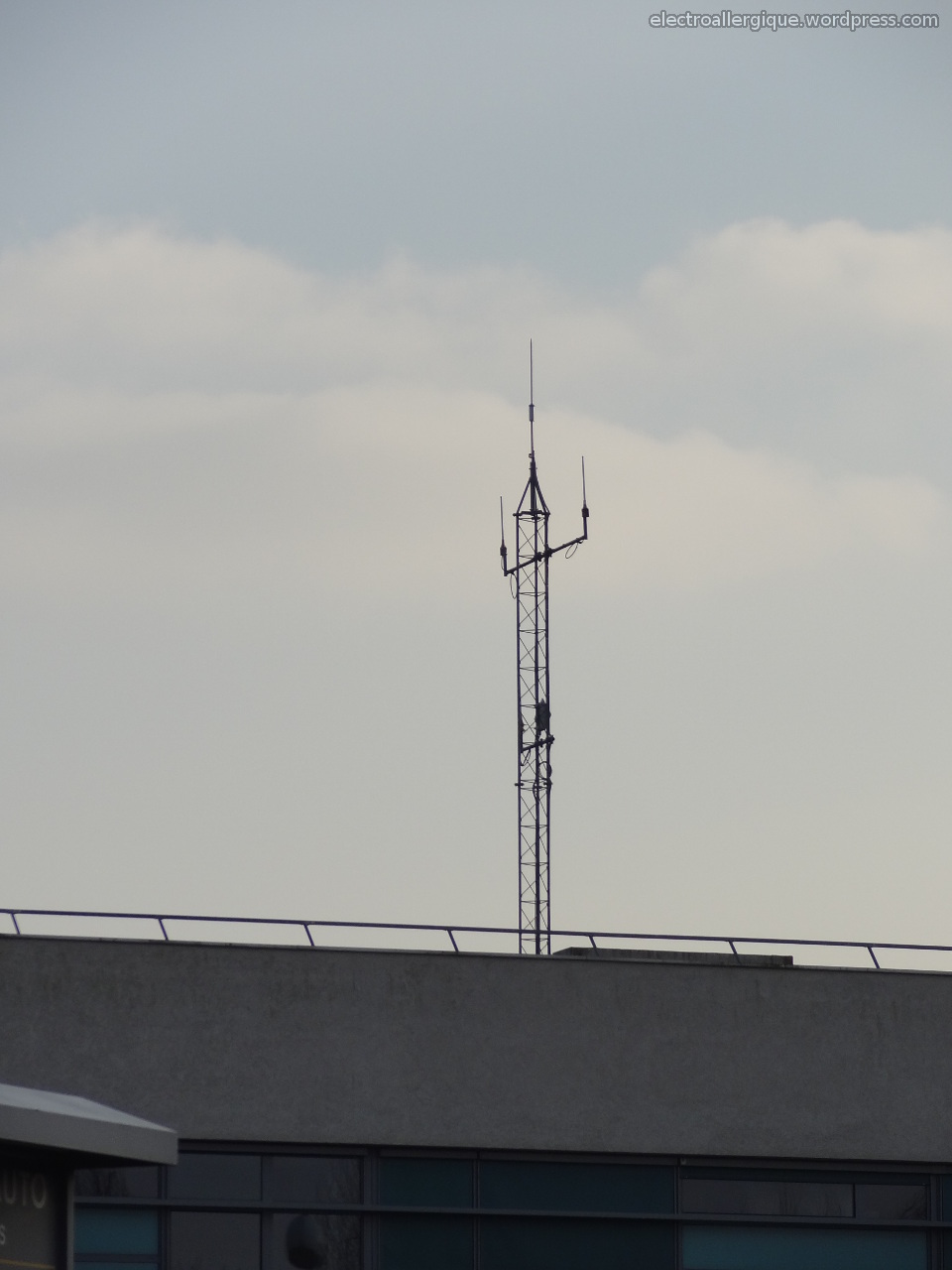

antennetetra220130221

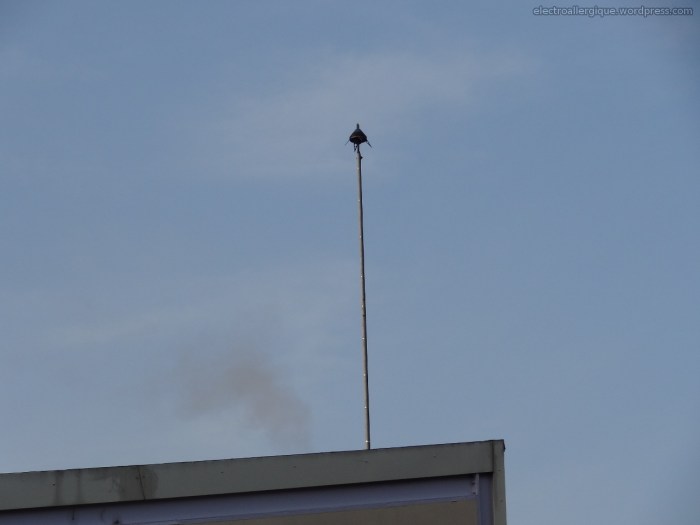

antennetetra320130221

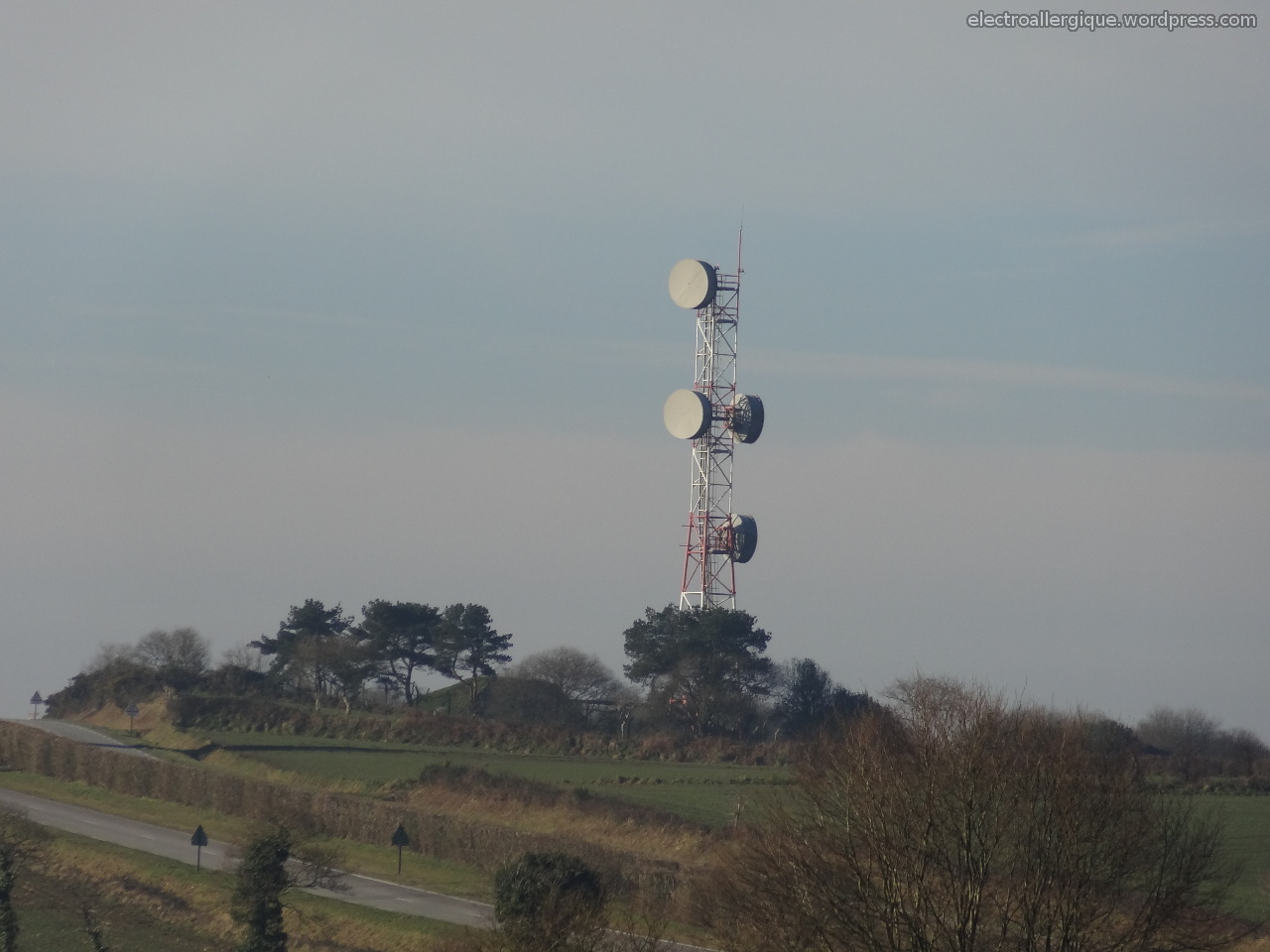

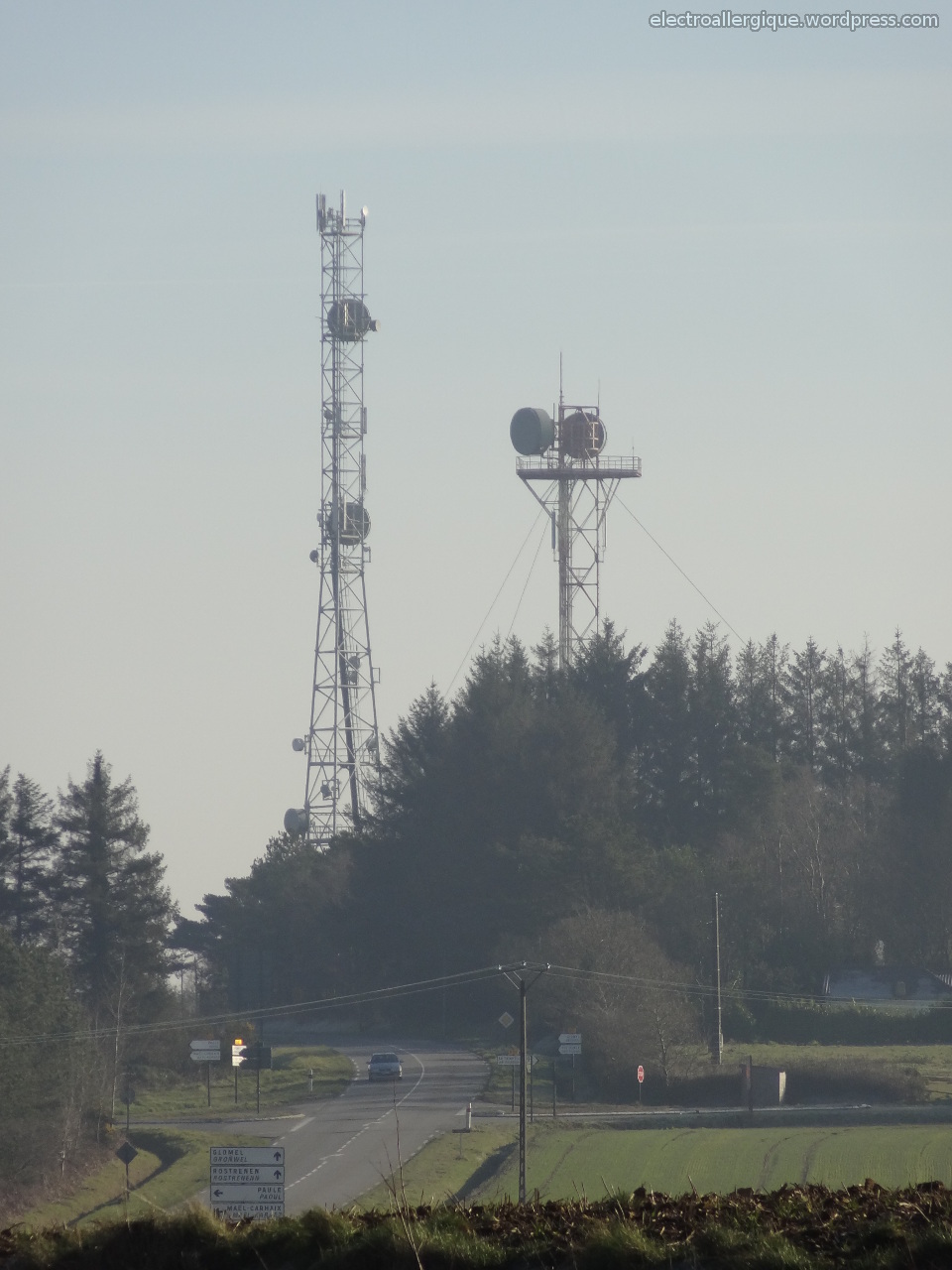

Faisceau Hertzien
Fréquence : 1 GHz à 40 GHz
portée : 100Km mais le faisceau est directionnel, suffit juste de ne pas être au milieu des deux FH 🙂
Description :

Un faisceau hertzien est un système de transmission de signaux – aujourd’hui principalement numériques – mono-directionnel ou bi-directionnel et généralement permanent, entre deux sites géographiques fixes. Il exploite le support d’ondes radioélectriques, par des fréquences porteuses allant de 1 GHz à 40 GHz (gamme des micro-ondes), focalisées et concentrées grâce à des antennes directives.
Ces émissions sont notamment sensibles aux obstacles et masquages (relief, végétation, bâtiments…), aux précipitations, aux conditions de réfractivité de l’atmosphère, aux perturbations électromagnétiques et présentent une sensibilité assez forte aux phénomènes de réflexion (pour les signaux analogiques mais la modulation numérique peut, au moins en partie, compenser le taux d’erreur de transmission dû à ces nuisances).
À cause des limites de distance géographique et des contraintes de « visibilité », le trajet hertzien entre deux équipements d’extrémité est souvent découpé en plusieurs tronçons, communément appelés « bonds », à l’aide de stations relais. Dans des conditions optimales (profil dégagé, conditions géoclimatiques favorables, faible débit, etc.), un bond hertzien peut dépasser 100 km.(wikipedia)

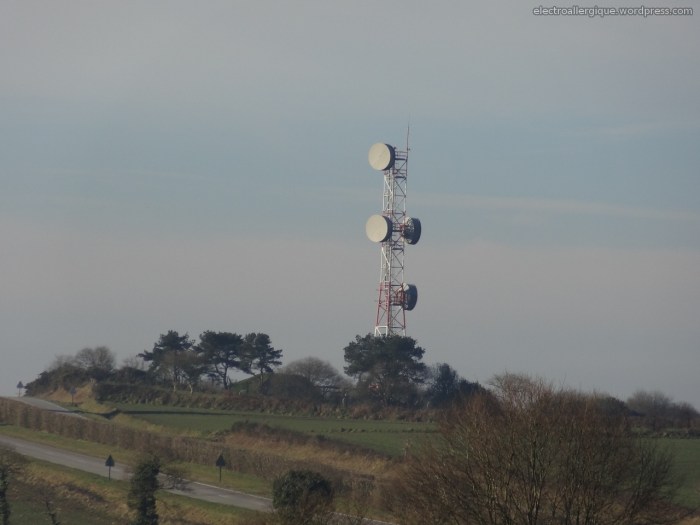

faisceauhertzien20130221

faisceauhertzien220130221

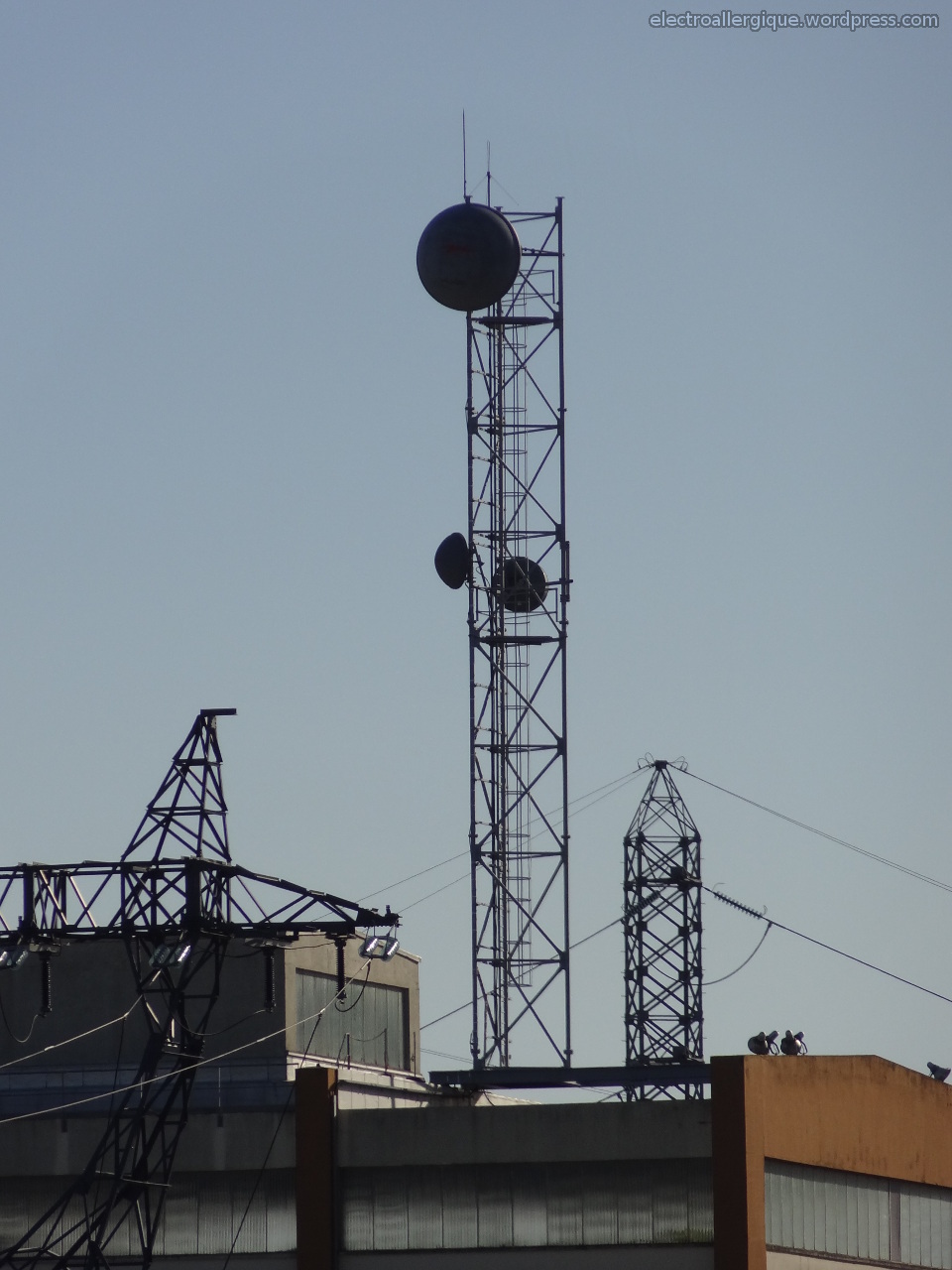

faisceauhertzien320130221

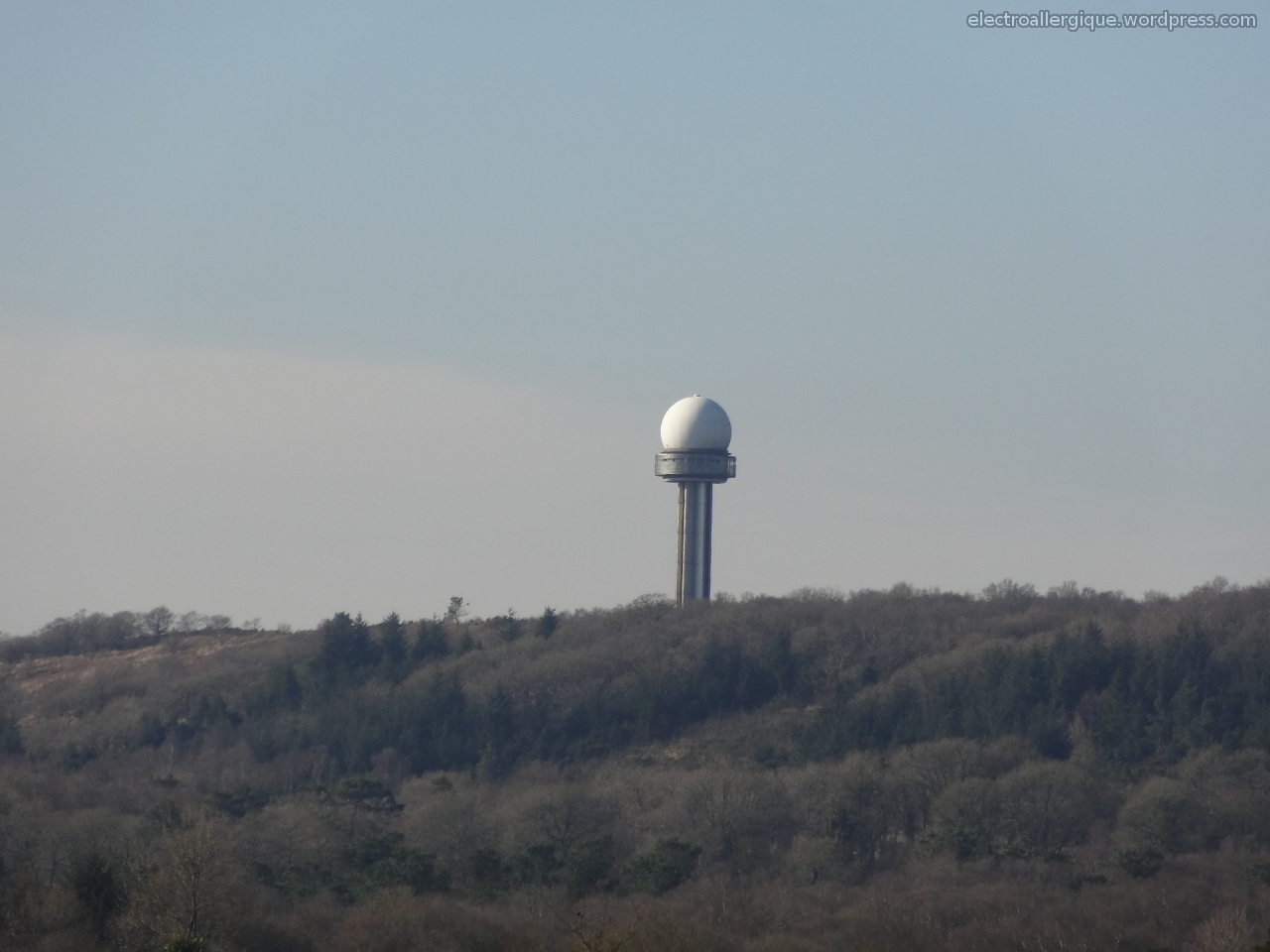

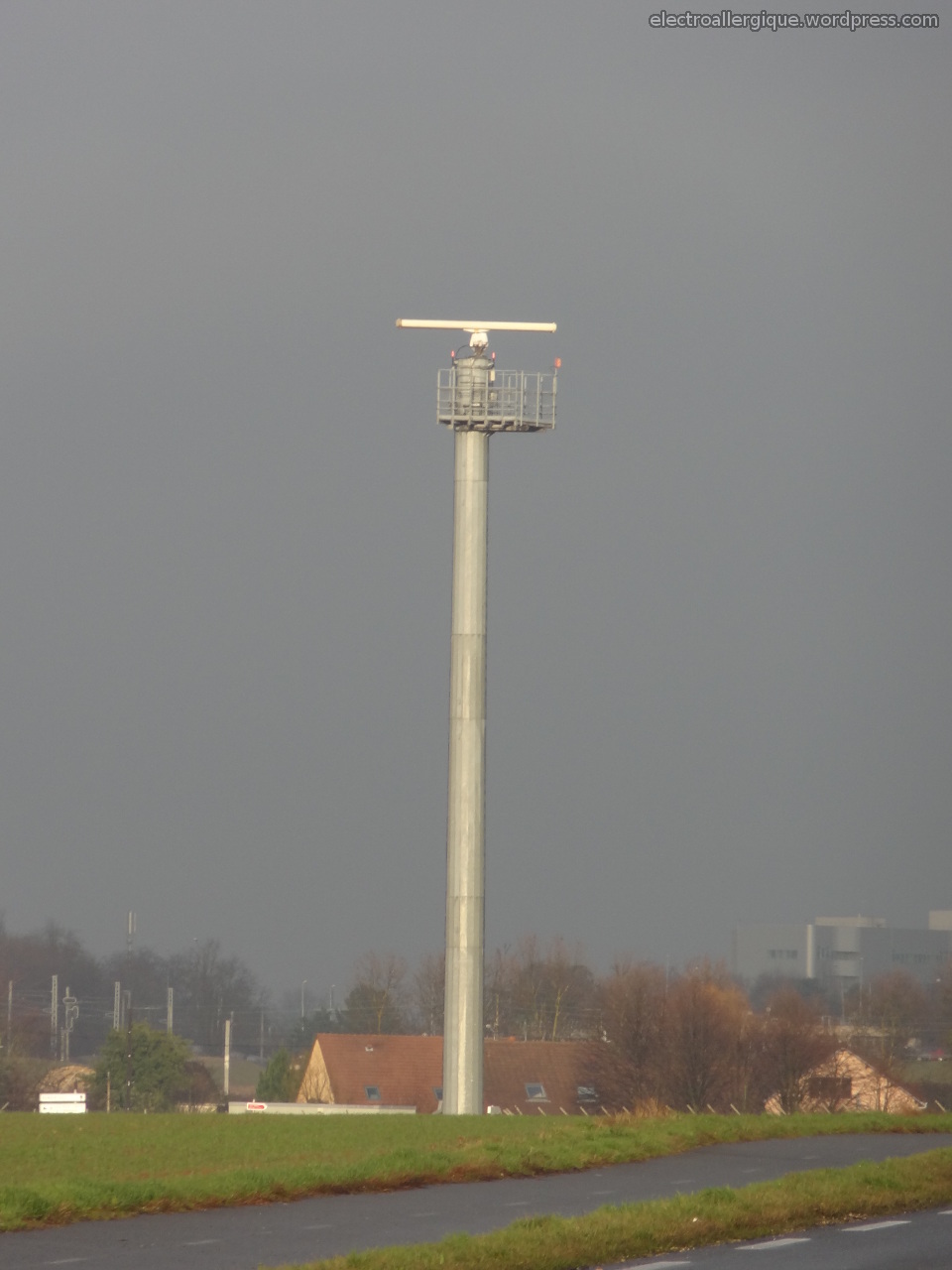

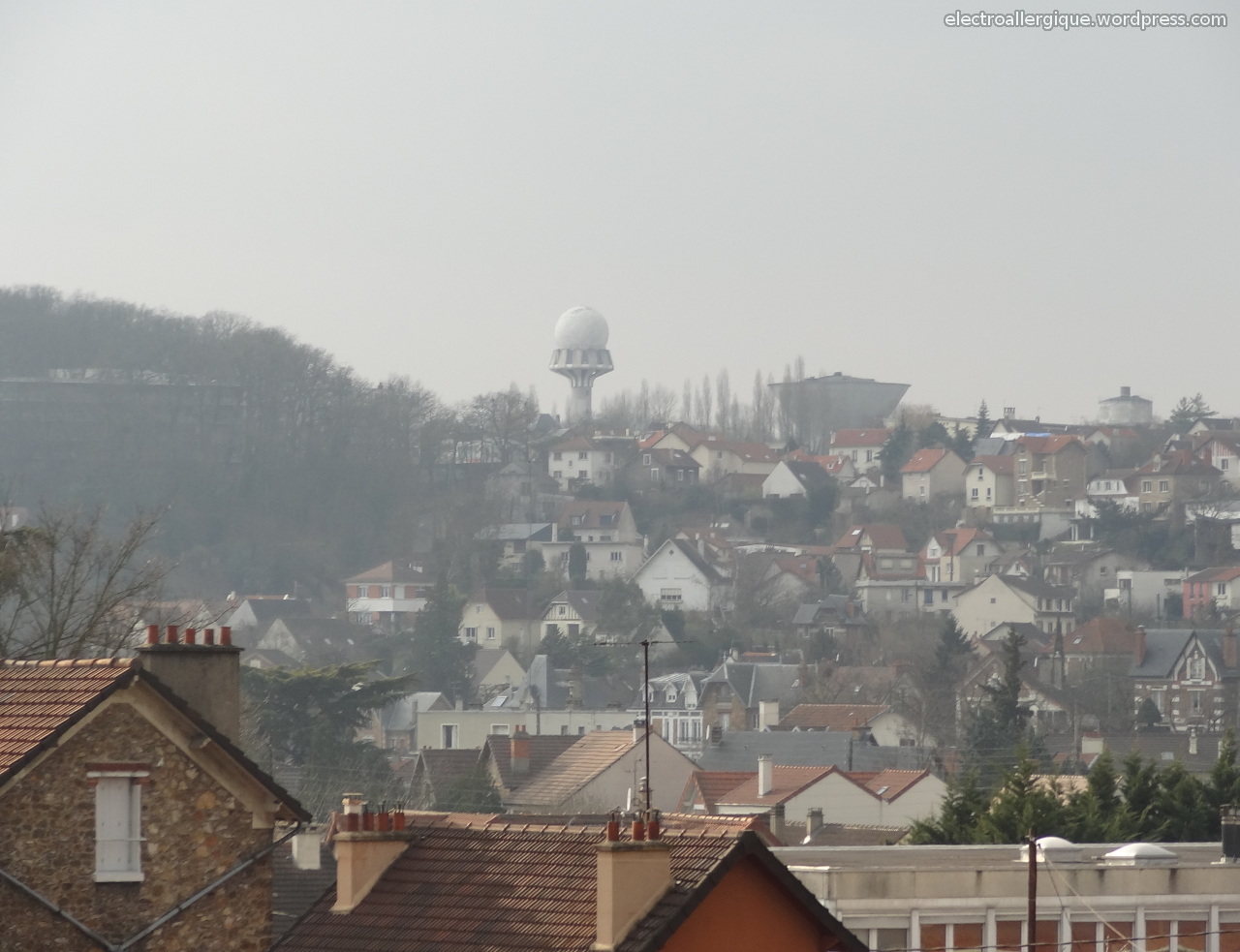

Radar
Fréquence : 3 MHz à 110Ghz
portée : 50 à 2000 Km suivant les radars
Description :

Le radar est un système qui utilise les ondes radio pour détecter la présence ainsi que déterminer la position et la vitesse d’objets tels que les avions, les bateaux, ou encore la pluie. Un émetteur envoie des ondes radio, qui sont réfléchies par la cible et détectées par un récepteur, souvent situé au même endroit que l’émetteur. La position est estimée grâce au temps de retour du signal, ce qui indique la distance, et la position angulaire de l’antenne. La vitesse est mesurée à partir du changement de fréquence du signal par effet Doppler.
Le radar est utilisé dans de nombreux contextes : en météorologie, pour le contrôle du trafic aérien, pour la surveillance du trafic routier, par les militaires, en astronautique, etc.
Le mot lui-même est un néologisme issu de l’acronyme de radio detection and ranging, que l’on peut traduire par « détection et estimation de la distance par ondes radio », « détection et télémétrie radio », ou plus simplement « radiorepérage ». Cet acronyme d’origine américaine — qui est aussi un palindrome — a remplacé le sigle anglais précédemment utilisé : RDF (Radio Direction Finding, que l’on peut traduire par « radiocompas »).wikipedia

radar20130221

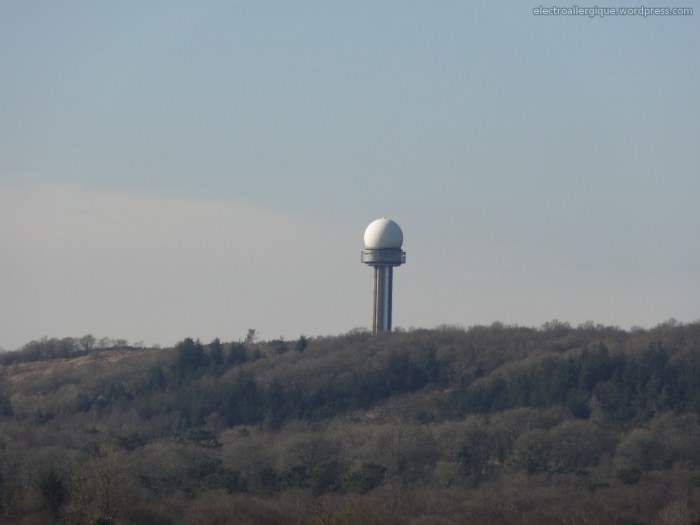

radarmeteo20130221

radarmeteo220130221

Voici un échantillon des équipements qui peuvent émettre des ondes et encore ce ne sont que des ondes hautes fréquences, je me suis pas intéressé aux ondes basses fréquences. Ce que je ferais dans un autre article ou que j’intégrerais à celui-ci suivant la quantité d’image.
